مقدمة المنتج

التوريدات الكهربائية

شريككم الموثوق في التوريدات الكهربائية للإنشاءات والبنية التحتية: مورد واحد للحزمة الكهربائية، من المحطة الفرعية إلى القابس. حماية الدوائر والمحولات ولوحات التحكم والصناديق وكابلات الطاقة وأسلاك المباني وملحقات التمديدات والمواسير وكابلات البيانات والهاتف، للمقاولين وشركات MEP والمطورين ومشاريع البنية التحتية في مصر وفي أنحاء أفريقيا.

6تخصصات منتجات 8مصنّعون 24خطوط منتجات موردواحد، وعرض سعر واحد

صحائف بيانات وشهادات مع كل عرض سعر · جداول كميات متعددة العلامات تُسعَّر في عرض واحد · مراجعة المواصفة قبل التسعير

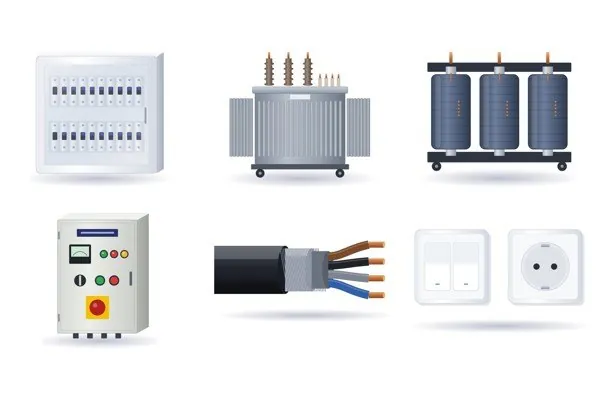

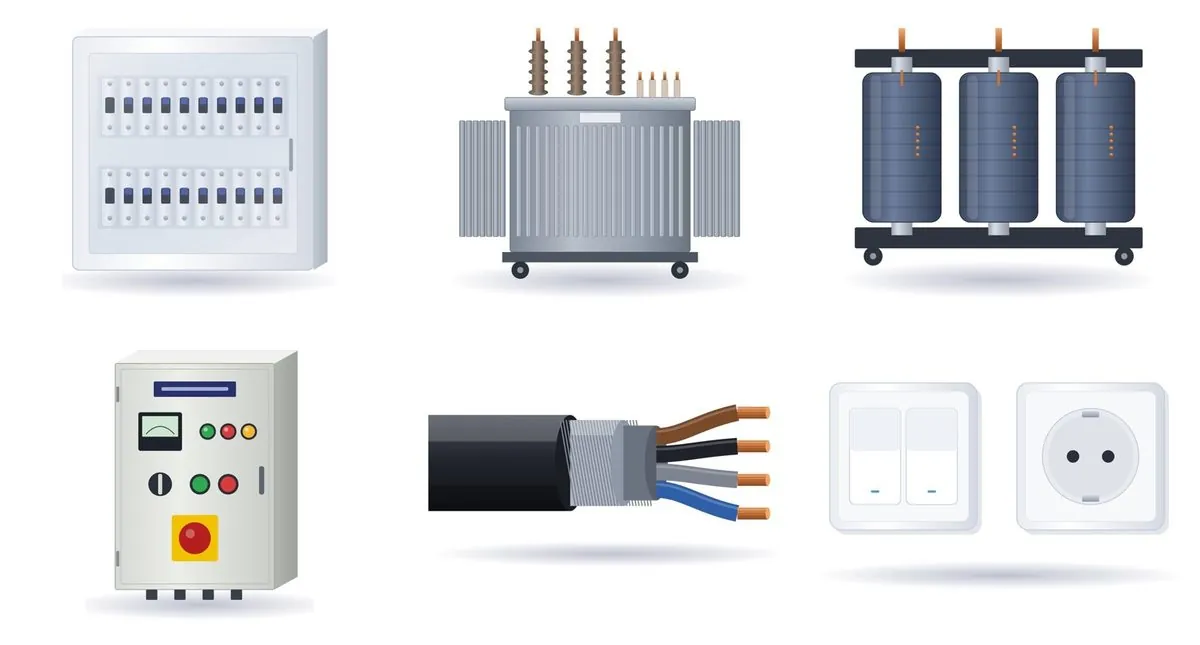

التوريدات الكهربائية
التوريدات الكهربائية
أنواع المنتجات في المجموعة: لوحات توزيع ومحولات ولوحات تحكم وكابلات وأجهزة تمديدات

مبني حول مشتريات المشاريع

مورد واحد للحزمة الكهربائية، من المحطة الفرعية إلى القابس

يعتمد كل مشروع إنشائي على مئات البنود الكهربائية التي تصل في موعدها ووفق المواصفة. وعندما يكون أحدها خاطئاً أو متأخراً أو ينقصه مستنداته، تظهر التكلفة في الموقع وفي البرنامج الزمني وفي ثقة العميل. تجمع أثر الحزمة الكهربائية من مصنّعين نعرفهم، وتراجع كل بند مقابل المواصفة قبل التسعير، وتبقى على تواصل حتى يتم تركيب المواد.

نورّد أجهزة الحماية الكهربائية والمحولات ولوحات التحكم والصناديق والكابلات الكهربائية وملحقات التمديدات وكابلات البيانات من مصنّعين دوليين ومصريين راسخين. نقرأ المواصفة قبل التسعير، ونؤكد الطراز قبل أن نعد به، ونُبقي القائمين على المشروع على اطلاع من الاستفسار حتى التسليم.

ستة تخصصات للحزمة الكهربائية المتكاملة

#
التخصص
المصنّعون
01
الحماية الكهربائية ولوحات التوزيع
ABB · Hager · Legrand · Venus
02
المحولات
السويدي إليكتريك · ABB
03
لوحات التحكم والصناديق
Hager · Legrand
04

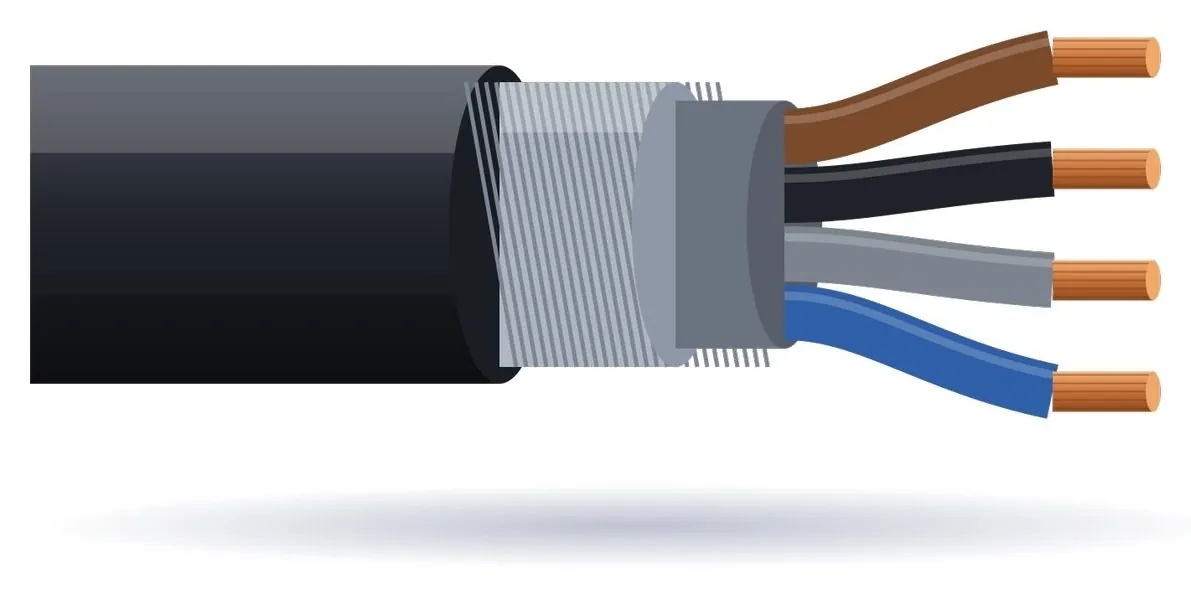

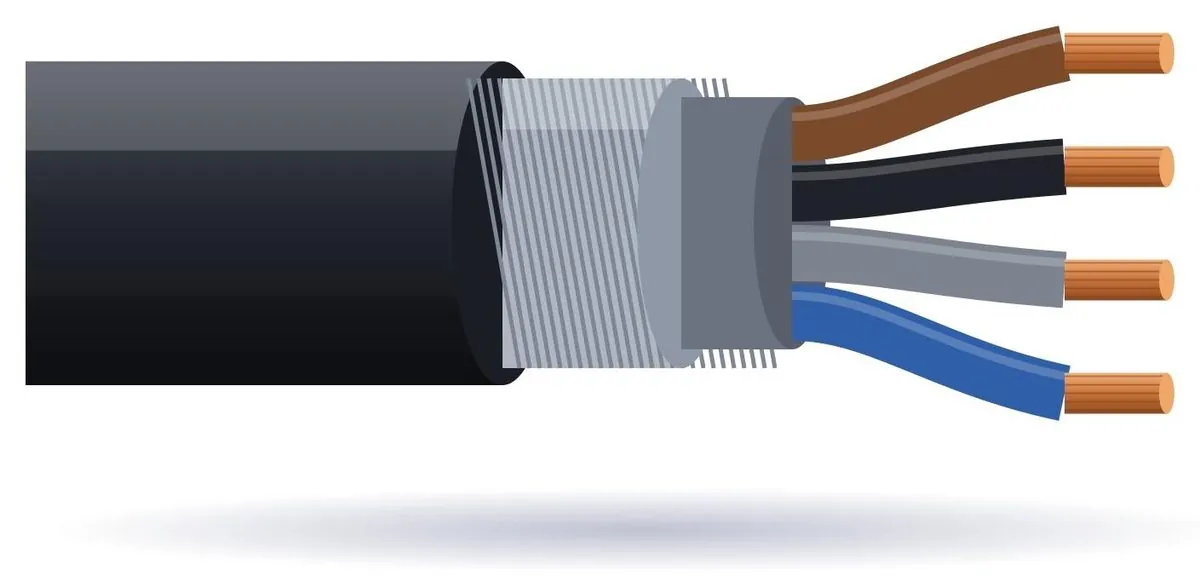

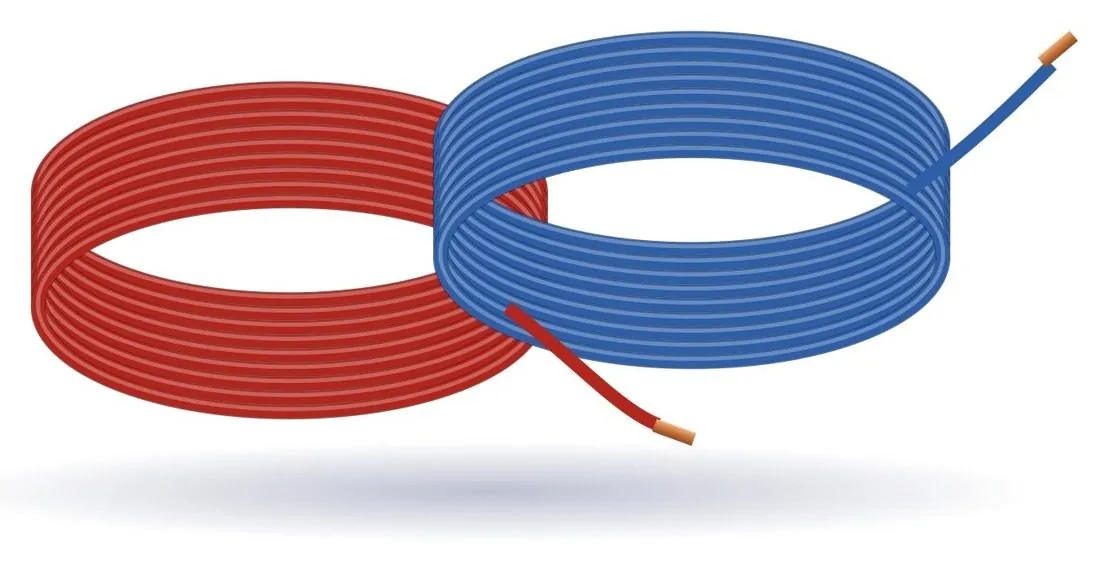

كابلات الطاقة وأسلاك المباني
السويدي إليكتريك · إيجيبت كابل · إلكترو كابل إيجيبت

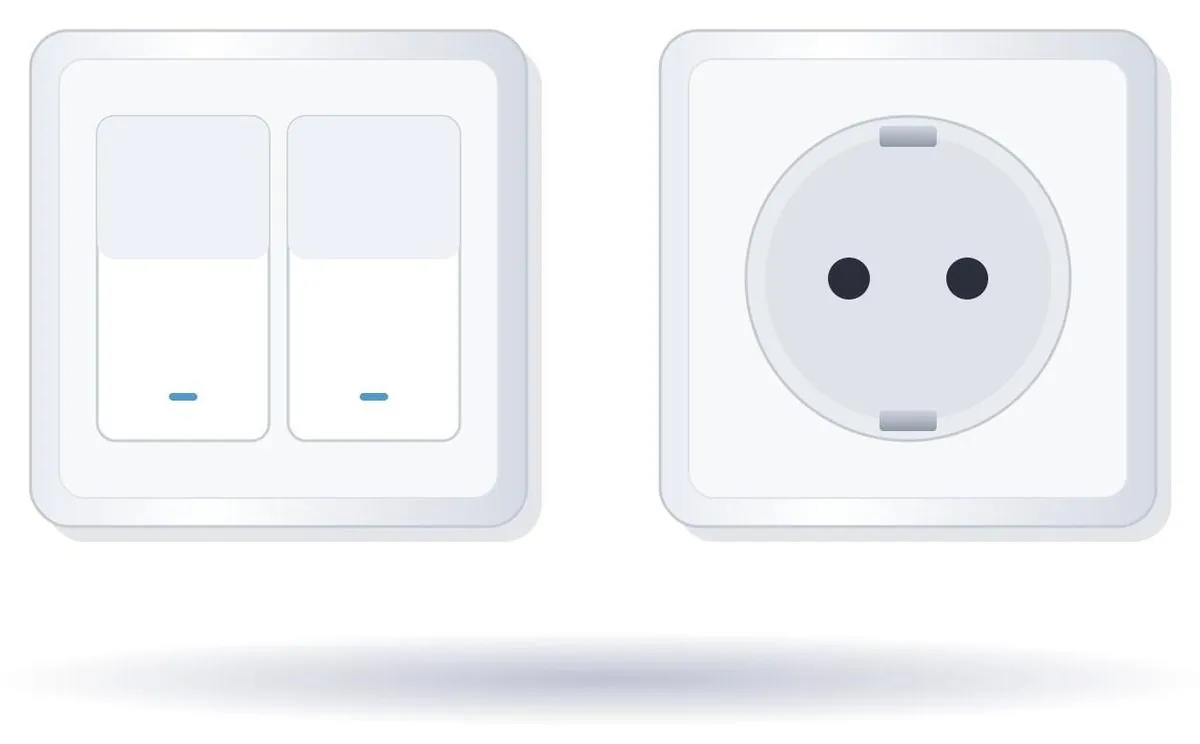

05

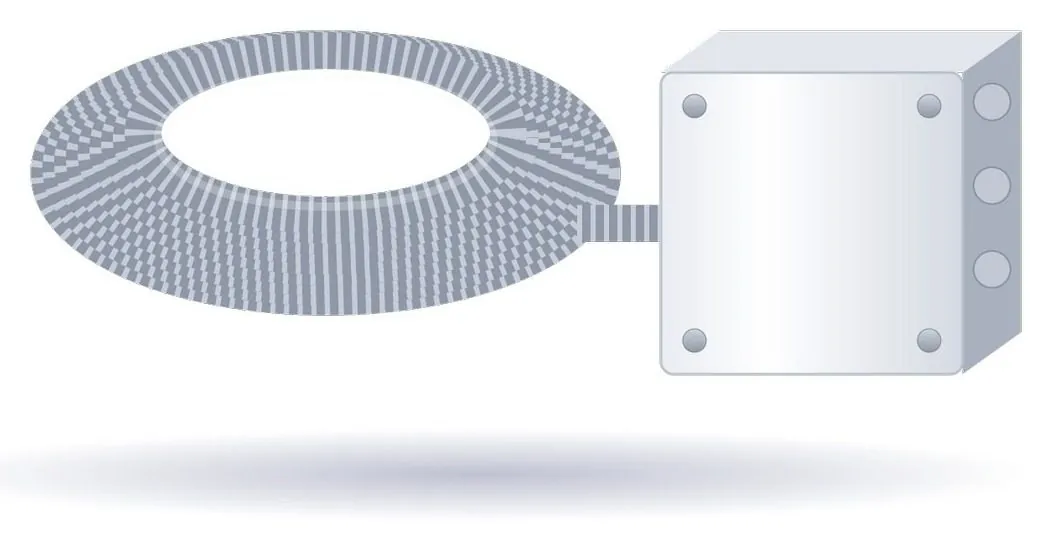

ملحقات التمديدات والمواسير
Venus · Legrand · مجموعة مصطفى محمود
06

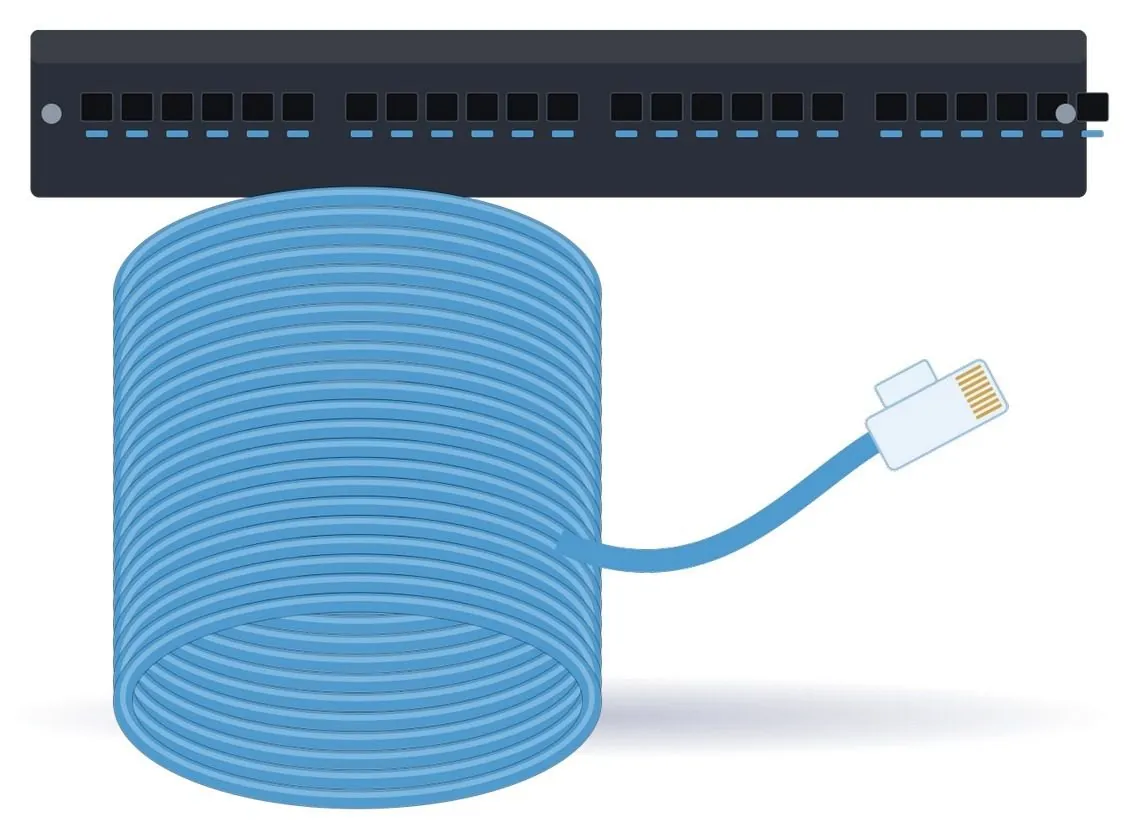

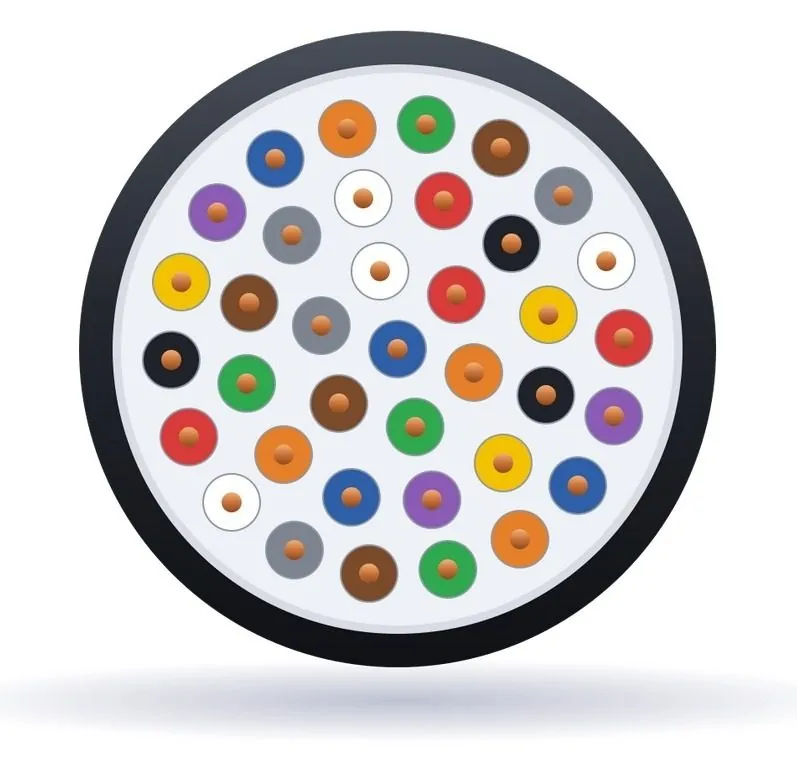

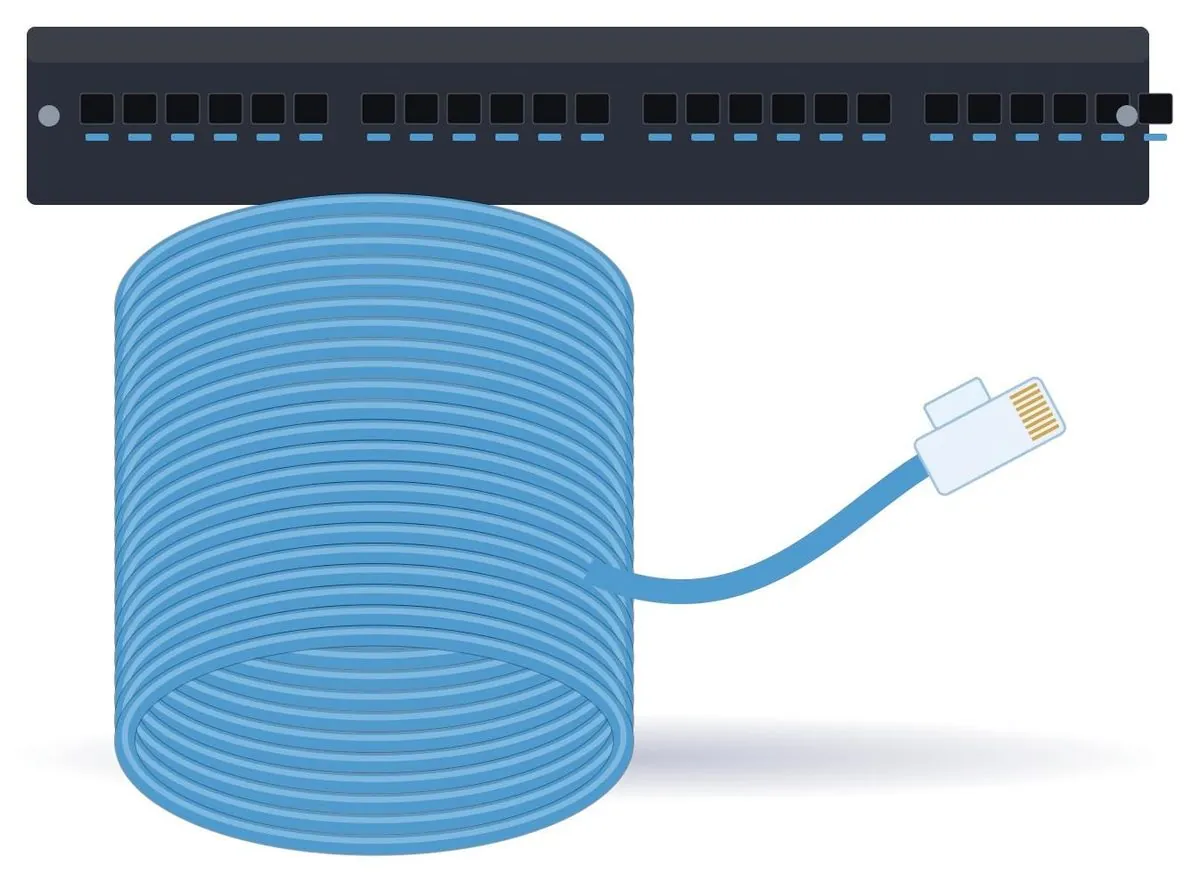

كابلات البيانات والهاتف
Legrand · السويدي إليكتريك · إلكترو كابل إيجيبت

العلامات التجارية وراء المجموعة

مصنفة بحسب المجالات التي ينتج لها كل مصنّع.

المصنّع
المجالات
ABB
الحماية الكهربائية · المحولات
السويدي إليكتريك
المحولات · الكابلات والأسلاك · البيانات والهاتف
Hager
الحماية الكهربائية · اللوحات والصناديق
Legrand
الحماية الكهربائية · اللوحات والصناديق · الملحقات والمواسير · البيانات والهاتف
Venus
الحماية الكهربائية · الملحقات والمواسير
إيجيبت كابل
الكابلات والأسلاك
إلكترو كابل إيجيبت
الكابلات والأسلاك · البيانات والهاتف
مجموعة مصطفى محمود
الملحقات والمواسير

تُؤكد التوافرية ومواعيد التسليم والشروط التجارية لكل استفسار. تأتي البيانات الفنية من الموقع الإلكتروني وكتالوجات كل مصنّع؛ ولا تنشر أثر قيماً لم تطلع عليها في مستندات المصنّع، ولا تقدم نفسها وكيلاً معتمداً دون تأكيد كتابي من المصنّع.

من الشبكة إلى القابس

مورد واحد على امتداد سلسلة التوزيع

#
المرحلة
المنتج
المصنّعون
1

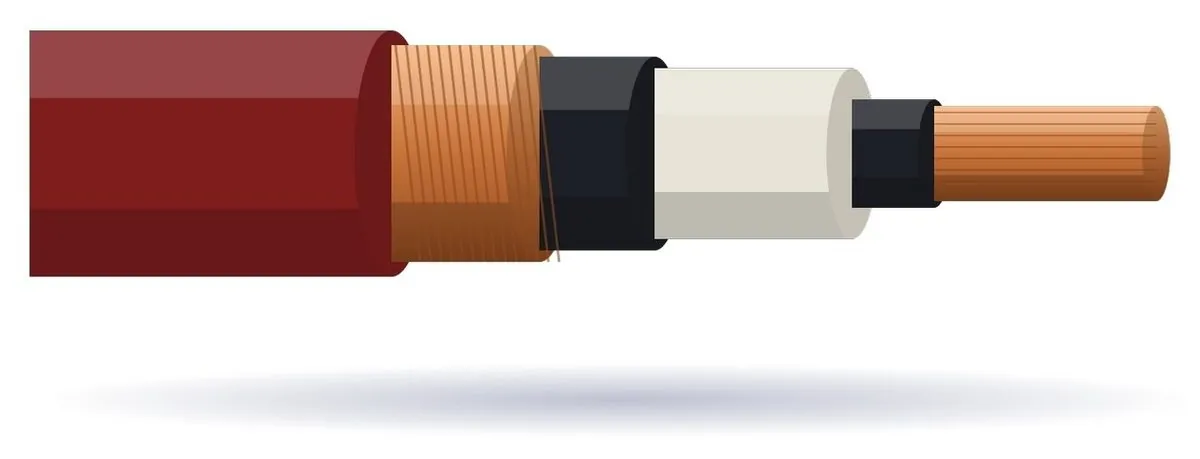

كابلات الجهد المتوسط
كابلات طاقة للجهد المتوسط
السويدي · إيجيبت كابل
2
المحولات
محولات توزيع زيتية ومن الراتنج المصبوب
السويدي · ABB
3
اللوحات الرئيسية
أنظمة صناديق التوزيع الرئيسية
Legrand XL3
4
لوحات التحكم
لوحات تحكم محلية وصناديق
Hager · مصنّعو اللوحات
5
التوزيع النهائي
القواطع ولوحات التوزيع
ABB · Hager · Legrand · Venus
6
المخارج والبيانات

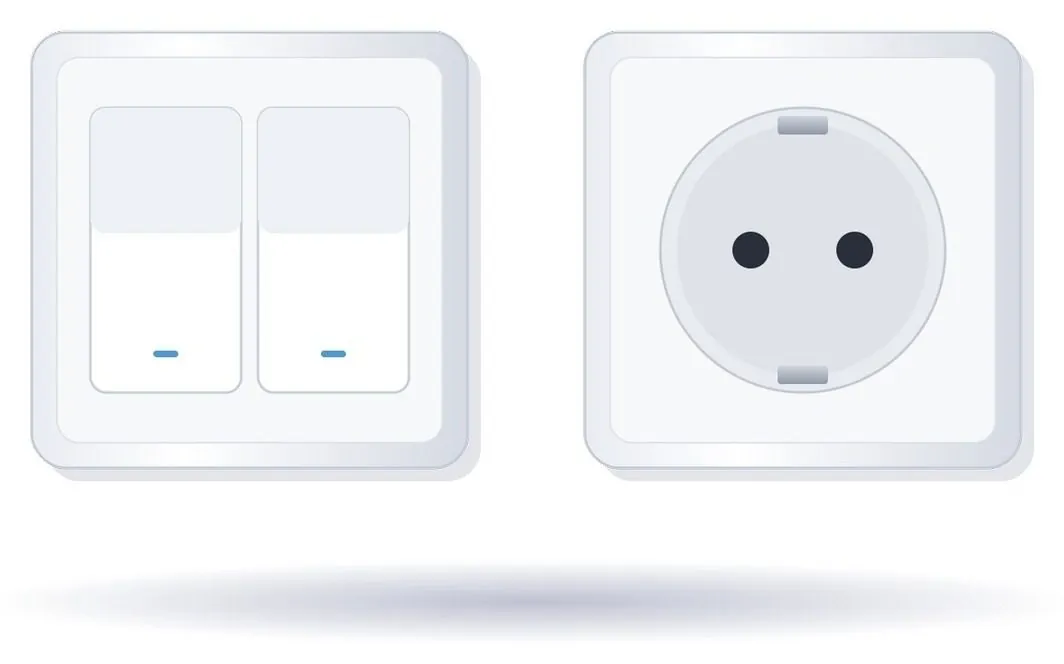

المفاتيح والمقابس وكابلات البيانات
Venus · Legrand · مصطفى محمود

يتبع الاختيار النهائي دائماً قائمة الموردين المعتمدة لديكم ومواصفة الاستشاري.

ما يحصل عليه كل عضو في فريقكم

الدور
ما تحصلون عليه
الإدارة العليا
شريك توريد يمكن الاعتماد عليه عبر المشاريع: مورد واحد مسؤول عن الحزمة الكهربائية، وتسعير شفاف، وعلاقة مبنية على الأعمال المتكررة
مديرو المشاريع
مواد تصل عندما يحتاجها البرنامج الزمني: تُحدَّد البنود طويلة التوريد عند المناقصة، وتُتفق مواعيد التسليم مع أمر الشراء
مديرو العقود
شروط تجارية واضحة دون مفاجآت: تذكر العروض النطاق والعلامة والطراز والتسليم وشروط الدفع بنداً بنداً
مديرو المشتريات
موردون أقل ومقارنات أسرع: جداول كميات متعددة العلامات تُسعَّر في عرض واحد، مع مستندات مرفقة بكل بند
مديرو الإنشاءات
المنتج الصحيح في الموقع من المرة الأولى: توريدات معبأة وموسومة بحسب المنطقة أو المرحلة، مع صحائف البيانات في المتناول

القطاعات التي نخدمها

القطاع والمشاريع
الاحتياجات المعتادة من المنتجات
السكني: عمارات ومجمعات وفيلات
لوحات توزيع وقواطع MCB وRCBO ومفاتيح ومقابس وأسلاك مبانٍ ومواسير
التجاري والمكاتب: أبراج ومولات ومجمعات أعمال
صناديق توزيع، مغذيات جهد منخفض، أجهزة تمديدات، كابلات Cat 6A
الصناعي: مصانع ومصانع الأسمنت والمعادن
لوحات تحكم محلية ومحولات تحكم وكابلات جهد منخفض ومتوسط ومحولات توزيع
الفنادق والضيافة: فنادق ومنتجعات وشقق فندقية
مفاتيح بطاقات المفاتيح وغرف الفنادق، كابلات مهيكلة، محولات راتنج مصبوب، كابلات هاتف
الرعاية الصحية: مستشفيات وعيادات
محولات راتنج مصبوب، محولات عزل، أجهزة حماية، كابلات بيانات
البيانات والاتصالات: غرف بيانات ومباني اتصالات
محولات راتنج مصبوب، كابلات Cat 6A، صناديق توزيع، كابلات جهد منخفض
البنية التحتية والمرافق: مياه وطرق ومحطات فرعية وطاقة متجددة
محولات توزيع زيتية، كابلات جهد متوسط، موصلات هوائية، لوحات تحكم
المشاريع الكبرى: مدن جديدة ومخططات عامة متعددة الاستخدامات
محطات فرعية مجمعة، شبكات كابلات جهد متوسط/منخفض، لوحات توزيع، مجموعة تشطيبات كاملة

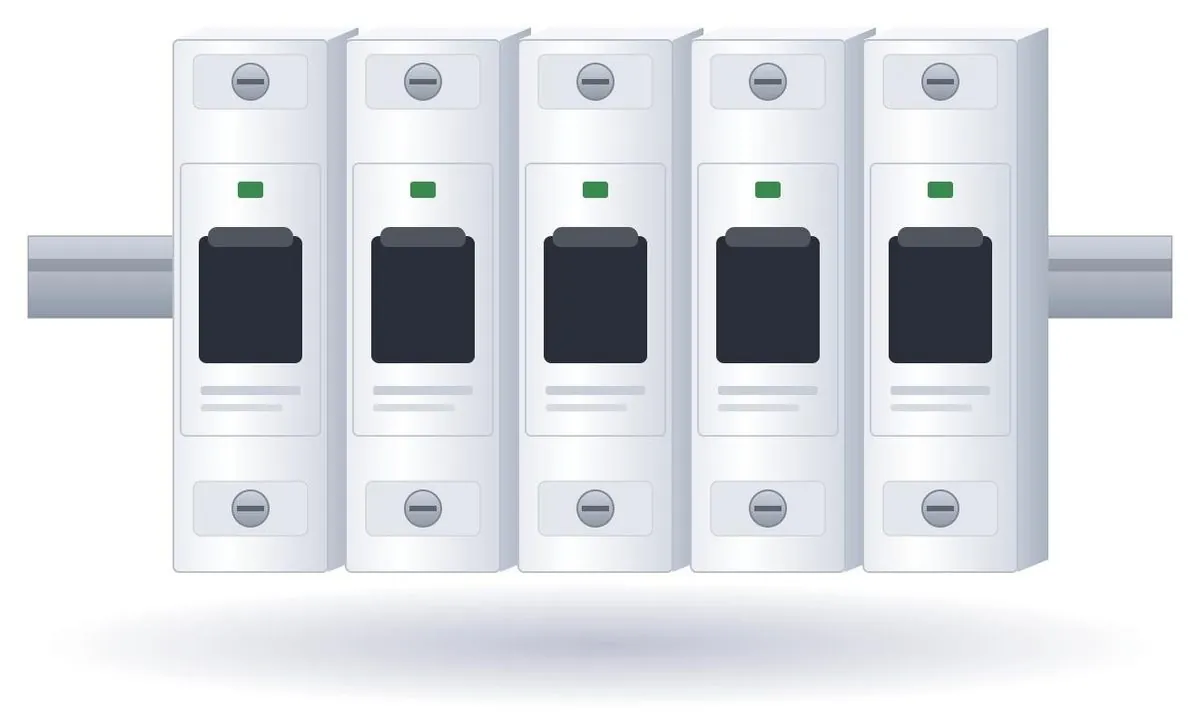

01 الحماية الكهربائية ولوحات التوزيع

كل دائرة نهائية في المبنى تنتهي عند قاطع

كل دائرة نهائية في المبنى تنتهي عند قاطع. واختيار القاطع المناسب مسألة تيار مقنن ومنحنى فصل وقدرة قطع مقابل مستوى العطل في تلك اللوحة، ومطابقة العلامة التي اعتمدها الاستشاري. نورّد قواطع نمطية من مصنّعين دوليين ومصريين ليخدم الحزمة نفسها برجاً مستشفى ومجمعاً سكنياً.

01 الحماية الكهربائية ولوحات التوزيع

ما نتحقق منه لكم

  • التحقق من قدرة القطع مقابل تيار العطل المتوقع في كل لوحة
  • منحنيات تتناسب مع الحمل: B للإنارة وC للدوائر العامة وD للتيارات الابتدائية العالية
  • لوحات توزيع بأبعاد تشمل مخارج احتياطية للدوائر المستقبلية

المصنّعون في هذا القسم: ABB · Hager · Legrand · Venus

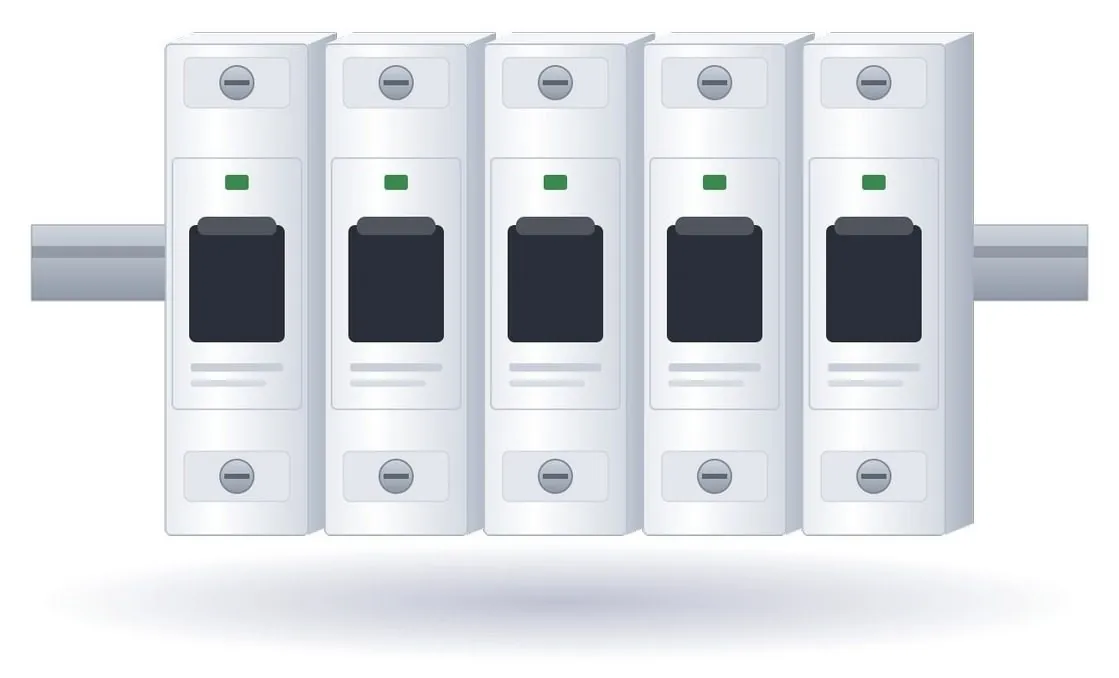

قواطع دوائر مصغرة
CP-01ABB

قواطع دوائر مصغرة System pro M compact S200

قواطع دوائر نمطية للحماية من الأحمال الزائدة والقصر في لوحات التوزيع. تغطي سلسلة S200 80-100 A الدوائر النهائية الأعلى تياراً ومخارج التوزيع الفرعي الرئيسية.

الطرازات في كتالوج المصنّع
S201-B80 (2CDS251001R0805); S204-C100 (2CDS254001R0824)
المواصفات
IEC/EN 60898-1, IEC/EN 60947-2
التيار المقنن
80 أمبير و100 أمبير (سلسلة S200 80-100 A)
الأقطاب
1P, 2P, 3P, 4P, 1P+N, 3P+N
خاصية الفصل
B وC
قدرة القطع
Icn 6 kA (IEC/EN 60898-1); Icu 6 kA (IEC/EN 60947-2)
جهد العزل المقنن
440 فولت تيار متردد
التردد
50/60 Hz
أين يُستخدم:الدوائر الفرعية الرئيسية والدوائر النهائية عالية التيارلوحات التوزيع التجارية والسكنيةلوحات التحكم والمساعدة الصناعية

ملاحظة للمواصفات: تنتمي التيارات المقننة الأدنى إلى سلاسل S200 الأخرى في كتالوج المصنّع، وتُسعَّر بحسب رمز الطلب الدقيق.

قواطع دوائر مصغرة
CP-02Hager

قواطع دوائر مصغرة سلسلة NBN

قواطع MCB نمطية بقدرة 10 كيلو أمبير وفق IEC 60898-1 و15 كيلو أمبير (Icu عند 400 فولت) وفق IEC 60947-2، لحماية الدوائر النهائية حيث تكون مستويات العطل أعلى من المسكن المعتاد.

الطرازات في كتالوج المصنّع
NBN206A, NBN106A, NBN120A, NBN125A, NBN150A, NBN163A
المواصفات
IEC 60898-1, IEC 60947-2
Icn (IEC 60898-1)
10 كيلو أمبير عند 400 فولت؛ 20 كيلو أمبير عند 230 فولت
Icu (IEC 60947-2)
15 كيلو أمبير عند 400 فولت؛ 30 كيلو أمبير عند 230 فولت
الجهد المقنن Ue / Ui / Uimp
400 V / 500 V / 6 kV
التردد
50-60 هرتز
NBN206A
قطبان، منحنى B، 6 أمبير، وحدتان
NBN106A ... NBN163A
قطب واحد، منحنى B، من 6 إلى 63 أمبير
أين يُستخدم:لوحات التوزيع السكنية والتجاريةدوائر الإنارة والمقابسلوحات الصناعات الخفيفة

ملاحظة للمواصفات: استخدموا قيمة IEC 60947-2 عندما تُغذَّى اللوحة من مصدر تجاري أو صناعي بمستويات عطل أعلى.

قواطع دوائر مصغرة
CP-03Legrand

قواطع دوائر مصغرة DX3

قواطع دوائر نمطية DX3 للدوائر النهائية السكنية والتجارية.

الطرازات في كتالوج المصنّع
407430 (DX3 6000, 1P, B10)
المواصفات
IEC 60898-1
المرجع 407430
قطب واحد، منحنى B، 10 أمبير
قدرة القطع
6000 أمبير وفق IEC 60898-1
فصل مغناطيسي للمنحنى B
بين 3 In و5 In
أين يُستخدم:وحدات تغذية الشقق والفيلاتلوحات الإنارة والقدرة الصغيرة في المكاتب ومحلات البيع

ملاحظة للمواصفات: تُختار تيارات DX3 الأخرى وإصدارات 10 كيلو أمبير من كتالوج المصنّع بحسب رقم المرجع.

قواطع دوائر وRCBO وMCCB
CP-04Venus

قواطع دوائر وRCBO وMCCB مجموعة حماية Venus

أجهزة حماية مصنوعة في مصر للمنازل والمحلات والمباني التجارية الصغيرة: قواطع أمان، وقواطع تيار تسرب مع حماية من التيار الزائد (RCBO)، وقواطع حماية، وقواطع علبة مصبوبة.

الطرازات في كتالوج المصنّع
V08LN, V08LN/S, MCB_SBV1_63A, MCB_SBV4_63A, MCB_SBV4_100A, VSM2-125C, VSM2-250C, V30S, VH30S, VH32S, VH40S
المواصفات
غير منشورة على موقع المصنّع الإلكتروني
RCBO V08LN
طور واحد، 16 / 20 / 32 / 40 أمبير، 30 مللي أمبير، 230 فولت
قاطع حماية SBV1
طور واحد، 63 أمبير
قاطع حماية SBV4
ثلاثة أطوار، 63 أمبير و100 أمبير
MCCB VSM2-125C
ثلاثة أطوار، 80 أمبير و100 أمبير
MCCB VSM2-250C
ثلاثة أطوار، 250 أمبير
قواطع الأمان V30S / VH30S / VH32S
30 و32 و40 أمبير
أين يُستخدم:لوحات الشقق والفيلاتالمحلات والوحدات التجارية الصغيرةحماية المولدات والوارد الرئيسي

ملاحظة للمواصفات: تُؤخذ قدرات القطع والمواصفات من صحيفة بيانات المصنّع عند التسعير.

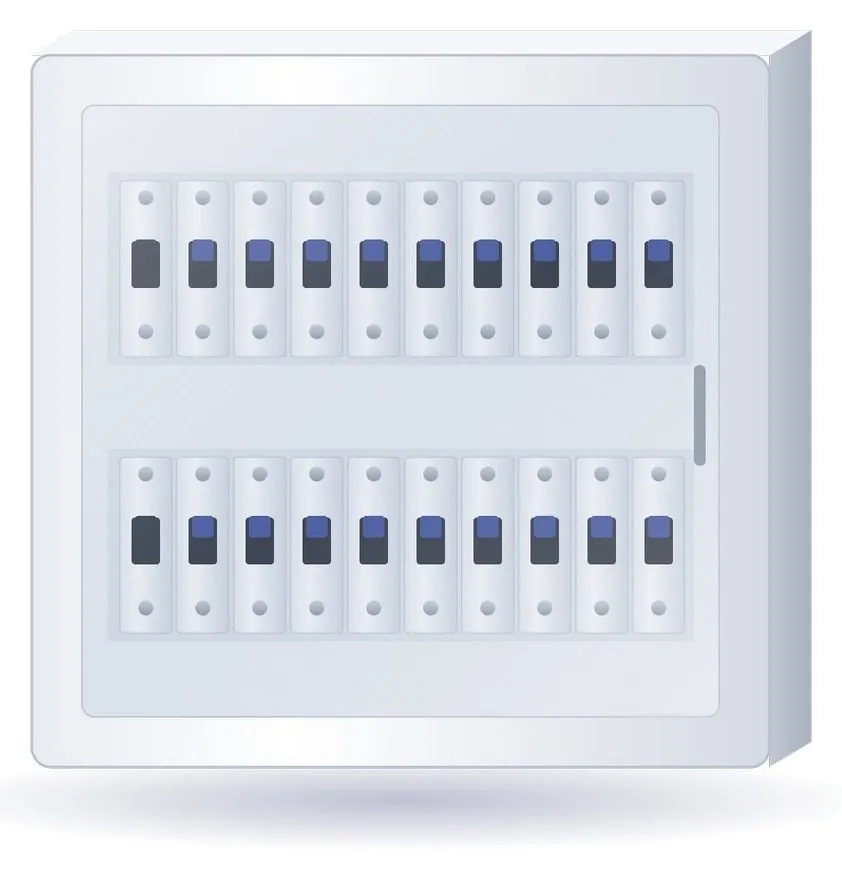

لوحات التوزيع
CP-05Venus

لوحات التوزيع لوحات توزيع Venus

لوحات توزيع بلاستيكية ومعدنية من 8 إلى 36 مخرجاً، تشمل لوحات العدادات ولوحات الاتصالات والوسائط واللوحات الزخرفية للتصميمات الداخلية السكنية.

الطرازات في كتالوج المصنّع
V8, V10, V11-SN, V11-SNN, V12, V16, V18, V24, V45, GQ1
المواصفات
غير منشورة على موقع المصنّع الإلكتروني
لوحات عامة
8 و12 و13 و16 و18 و24 و26 و36 مخرجاً
المواد
بلاستيك أو معدن بحسب الطراز
لوحات العدادات
لوحات عدادات إلكترونية أحادية وثلاثية الأطوار (V11-SN / V11-SNN)
لوحات الاتصالات
لوحات وسائط مدفونة (V16 وV45)
أين يُستخدم:الشقق والفيلاتغرف العدادات في المباني السكنيةنقاط الاتصالات والوسائط

ملاحظة للمواصفات: يُؤكد التركيب المدفون أو السطحي وعدد المخارج الاحتياطية عند الطلب.

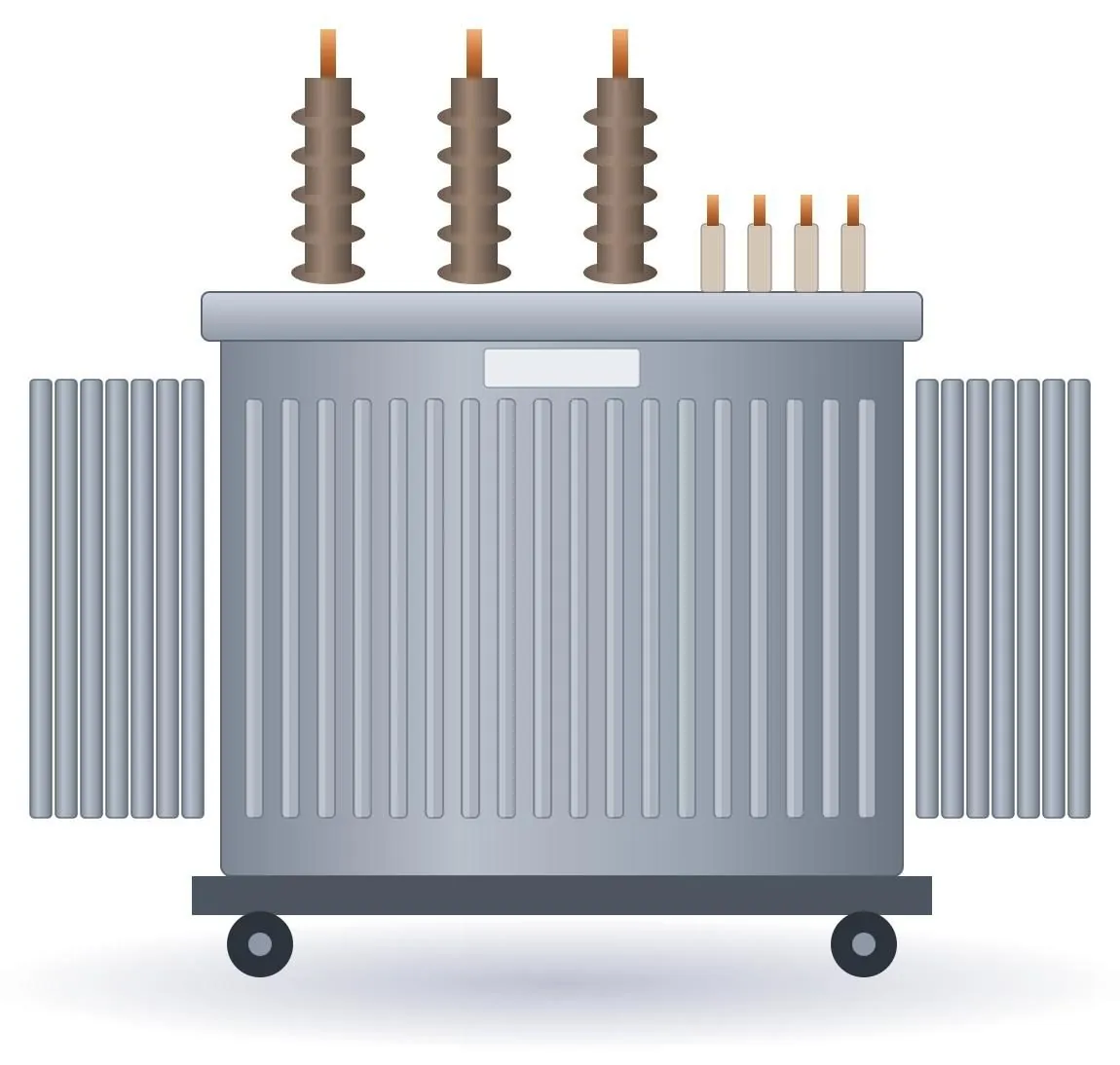

02 المحولات

البند الأطول مدة توريد في الحزمة الكهربائية

المحولات عادةً أطول بنود الحزمة الكهربائية مدة توريد وأكثرها تأثيراً في المسار الحرج. نساعد المقاولين على تثبيت المعاملات الفنية مبكراً، من القدرة ونسبة الجهد إلى التبريد ونوع التركيب، ونضم مستندات المصنّع إلى المستند المقدم قبل تقديم أمر الشراء. وتمتد المجموعة من محولات التحكم الصغيرة داخل اللوحات إلى محولات التوزيع المغمورة بالزيت والمصبوبة بالراتنج.

02 المحولات

ما نتحقق منه لكم

  • تُحدد القدرة ونسبة الجهد ومجموعة المتجهات والفقد قبل الطلب
  • مغمور بالزيت للمحطات الخارجية؛ وراتنج مصبوب حيث تهم السلامة من الحريق
  • تقارير اختبار المصنع ضمن مستندات التسليم

المصنّعون في هذا القسم: السويدي إليكتريك · ABB

محولات توزيع مغمورة بالزيت
TR-01السويدي إليكتريك

محولات توزيع مغمورة بالزيت توزيع بالزيت

محولات توزيع مغمورة بالسائل، محكمة الغلق أو بمخزن تمدد، معبأة بزيت معدني أو سائل إستر. مصممة للتركيب الأرضي أو على الأعمدة أو على قواعد أو في المحطات الفرعية المجمعة.

المواصفات
سلسلة IEC 60076
نطاق القدرة
حتى 15 ميغا فولت أمبير
نطاقات فرعية
50-250 كيلو فولت أمبير صغيرة؛ 250-5,000 كيلو فولت أمبير كبيرة؛ 5-15 ميغا فولت أمبير قدرة متوسطة
أعلى جهد
حتى 36 كيلو فولت
السائل العازل
زيت معدني أو سائل إستر
أين يُستخدم:محطات المباني والمجمعات الفرعيةمحطات فرعية مجمعة للمشاريع التطويريةشبكات المرافقمحطات الطاقة الشمسية وطاقة الرياح

ملاحظة للمواصفات: حدّدوا نسبة الجهد ومجموعة المتجهات ومستوى الفقد وفق متطلبات شركة المرافق قبل الطلب.

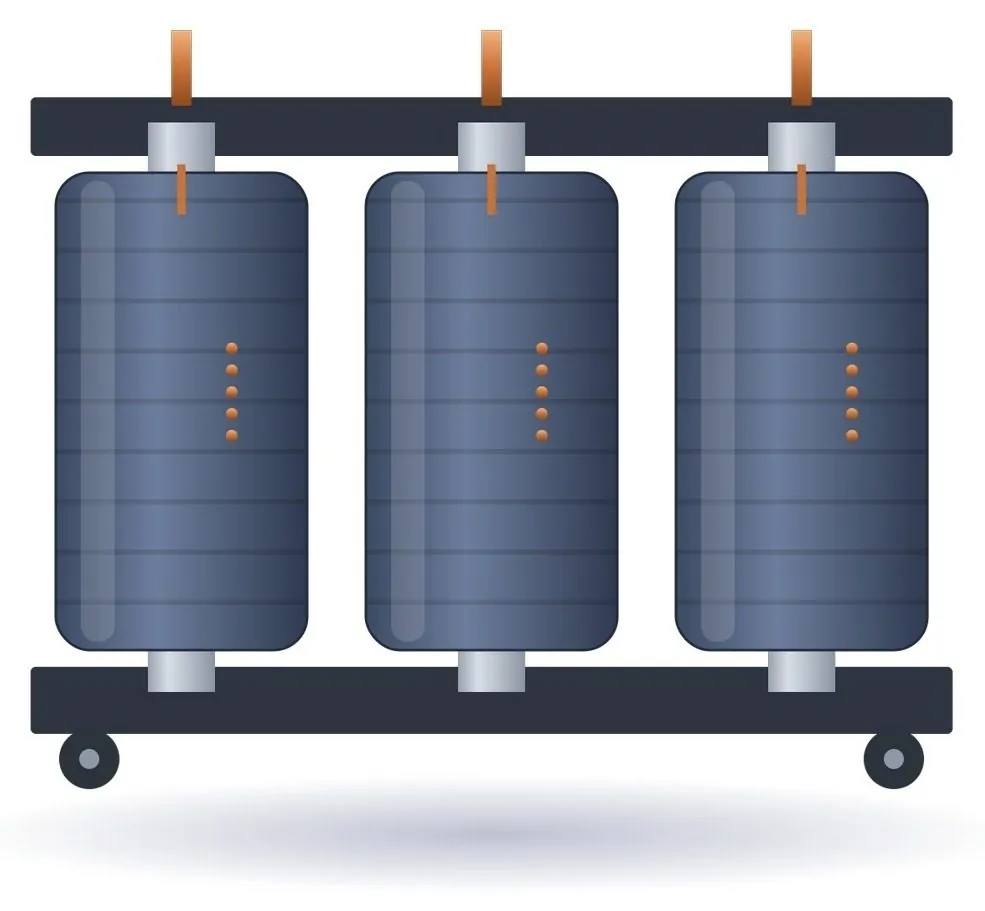

محولات جافة بالراتنج المصبوب
TR-02السويدي إليكتريك

محولات جافة بالراتنج المصبوب راتنج مصبوب

محولات راتنج مصبوب للمحطات الفرعية الداخلية حيث تهم السلامة من الحريق وانخفاض الصيانة والتركيب قرب الحمل، مع تبريد هواء قسري اختياري لسعة التحميل الزائد.

المواصفات
IEC 60076, IEC 60076-11, IEC 60529
نطاق القدرة
من 50 كيلو فولت أمبير إلى 15 ميغا فولت أمبير
أعلى جهد
حتى 36 كيلو فولت
الفئات (IEC 60076-11)
E2, C2, F1
الغلاف
من IP20 إلى IP44
التبريد القسري
اختياري، حتى 40% سعة إضافية
أين يُستخدم:المستشفيات والفنادقالأبراج والمباني متعددة الاستخداماتمراكز البيانات والمحطات الفرعية الداخليةالمصانع

ملاحظة للمواصفات: تصف الفئات E2 وC2 وF1 السلوك البيئي والمناخي والحريقي؛ وتُحدَّد للمباني التي يوجد فيها شاغلون فوق المحطة الفرعية أو بجانبها.

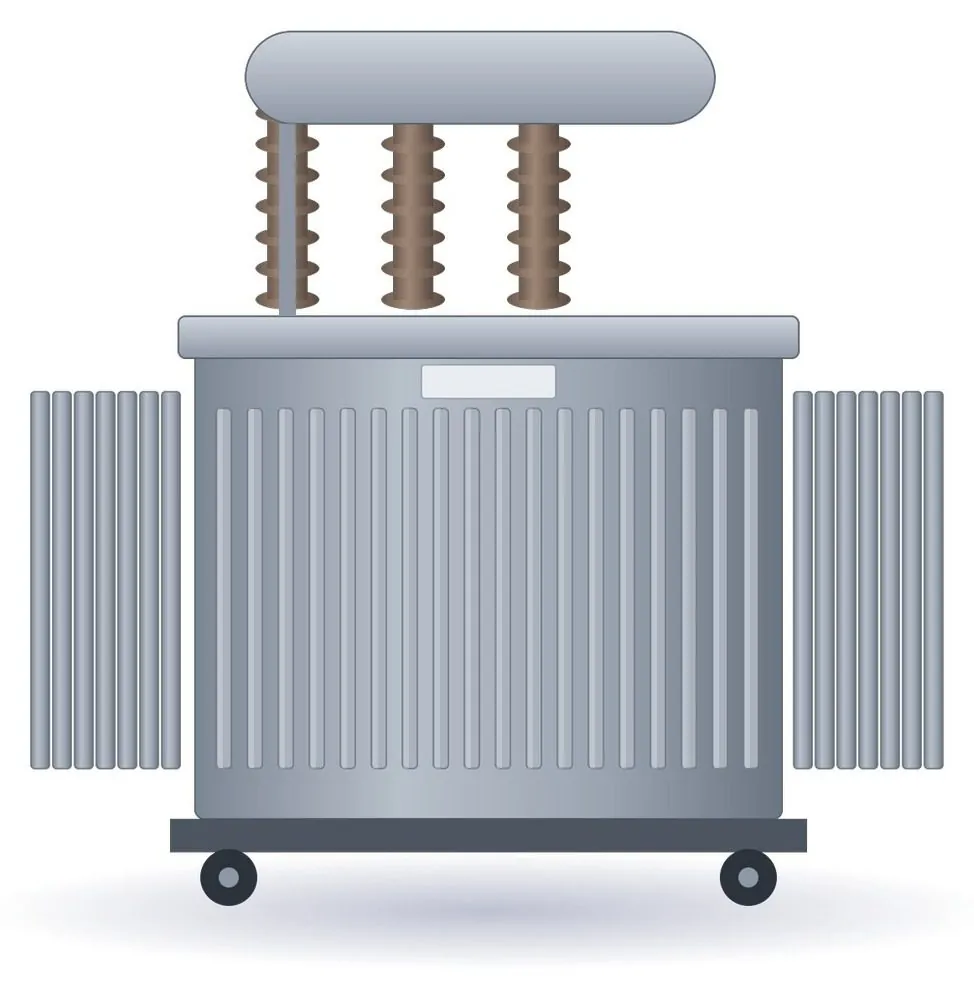

محولات القدرة
TR-03السويدي إليكتريك

محولات القدرة

محولات قدرة من النوع ذي القلب، أحادية أو ثلاثية الأطوار، للمحطات الفرعية الأولية والتوليد والصناعات الثقيلة.

المواصفات
IEC, IEEE/ANSI, NEMA, BS, AS
القدرة
حتى 250 ميغا فولت أمبير
الجهد
من 3.3 إلى 220 كيلو فولت
التردد
50 / 60 هرتز
التبريد
ONAN, ONAF, OFAF, OFWF, ODAF
أين يُستخدم:المحطات الفرعية الأولية وشبكة النقلتوليد الطاقةالمصانع الصناعية الكبيرة

ملاحظة للمواصفات: تُهندَس محولات القدرة لكل مشروع؛ ويبدأ الاستفسار بمواصفة العميل والمخطط الأحادي الخط.

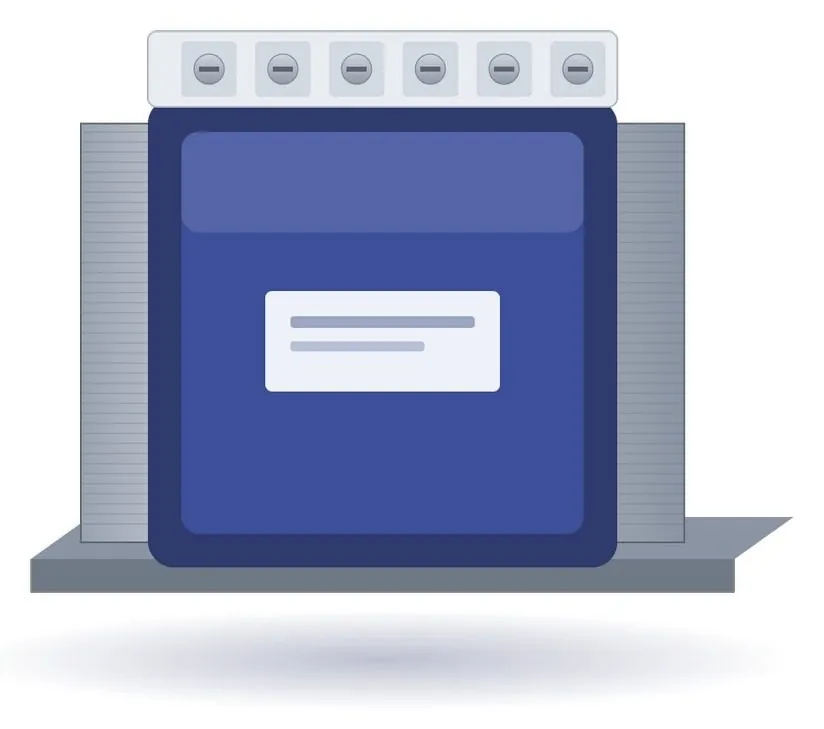

محولات التحكم والسلامة والعزل
TR-04ABB

محولات التحكم والسلامة والعزل TM-C, TM-S, TM-I

محولات أحادية الطور لدوائر التحكم والمساعدة (TM-C)، وإمدادات الجهد المنخفض جداً للسلامة (TM-S)، والعزل الكهربائي (TM-I)، تُركَّب داخل لوحات التوزيع والأتمتة.

الطرازات في كتالوج المصنّع
سلسلة TM-C وTM-S وTM-I
المواصفات
IEC/EN 61558-2-2; 61558-2-6 (TM-S); 61558-2-4 (TM-I); UL 506; CSA C22.2 No. 66
نطاق القدرة
من 50 إلى 2500 فولت أمبير، لكل سلسلة
TM-C
دوائر التحكم والمساعدة
TM-S
جهد منخفض جداً للسلامة
TM-I
عزل، أنظمة IT
أين يُستخدم:مصادر التحكم في مراكز التحكم بالمحركات ولوحات التحكم المحليةمصادر SELVالعزل لأنظمة IT والأحمال الحرجة

ملاحظة للمواصفات: حدّدوا قدرة VA من إجمالي حمل التحكم متضمناً التيار الابتدائي للمرحلات.

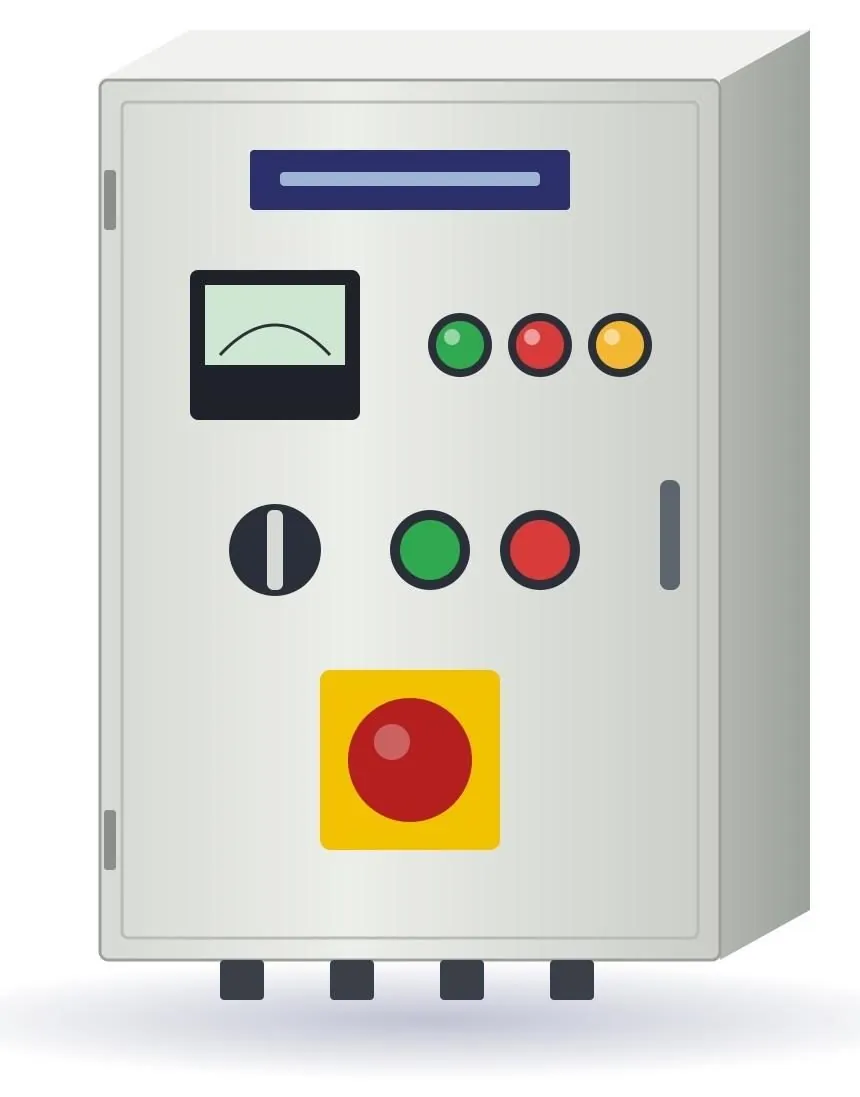

03 لوحات التحكم والصناديق

حيث تلتقي منتجات عدة مصنّعين

لوحات التحكم المحلية ولوحات التوزيع هي حيث تلتقي منتجات عدة مصنّعين. نورّد أنظمة الصناديق ويمكننا تنسيق لوحات يجمعها مصنّع لوحات وفق تصميمكم، باستخدام علامات المكونات التي تتطلبها مواصفتكم. والهدف لوح يصل إلى الموقع كاملاً وموسوماً ومختبراً.

03 لوحات التحكم والصناديق

ما نتحقق منه لكم

  • تُطابق درجات IP وIK للصناديق الغرفة أو الموقع الخارجي
  • مكونات من قائمة الموردين المعتمدة
  • تقرير اختبار روتيني ومخططات تُسلَّم مع كل لوحة

المصنّعون في هذا القسم: Hager · Legrand

صناديق فولاذية للوحات التحكم
PE-01Hager

صناديق فولاذية للوحات التحكم Orion Plus

صناديق فولاذية جدارية تُستخدم كهيكل للوحات التحكم المحلية ولوحات التوزيع الصغيرة، بأبواب زجاجية أو صلبة.

الطرازات في كتالوج المصنّع
FL176A, FL416A
المواصفات
مُعلَن عن توافق RoHS / REACH
FL176A
فولاذ، 950 × 600 × 300 مم، باب زجاجي
الحماية
IP65, IK10
التشطيب
RAL 7035، طلاء بودرة
لوح التركيب
FL416A، يُطلب منفصلاً
أين يُستخدم:التحكم المحلي في المضخات والمراوح ومعدات التكييفغرف المعدات ومحطات التحكم الخارجيةالتحكم في الآلات

ملاحظة للمواصفات: اختاروا الأبواب الزجاجية حيث يحتاج المشغلون إلى قراءة العدادات دون فتح اللوحة.

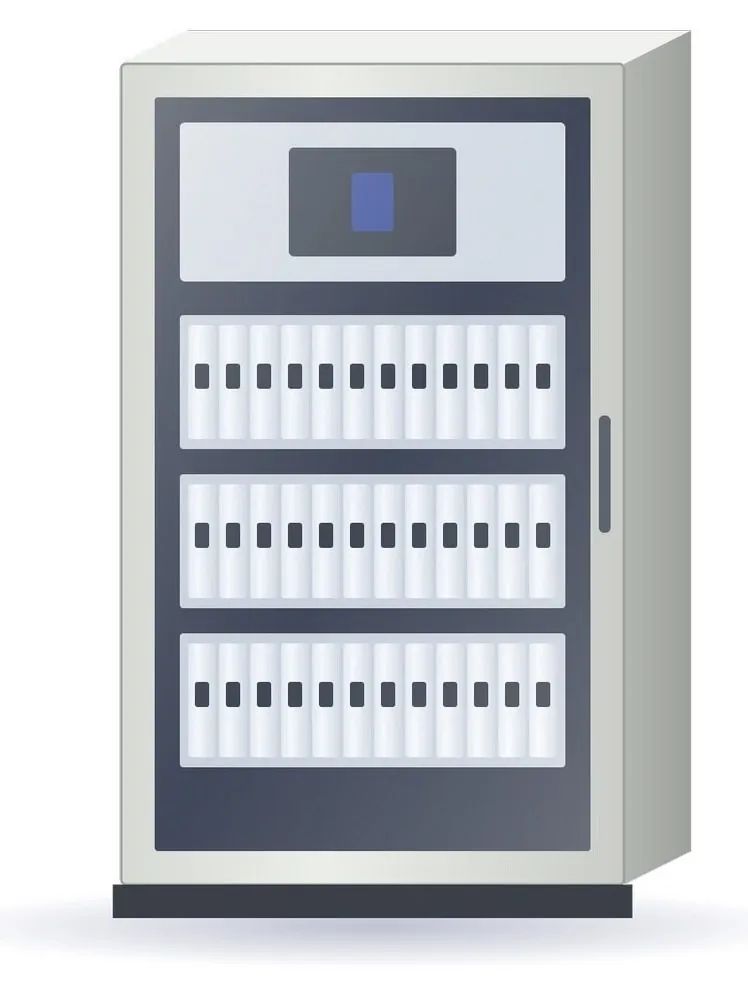

صناديق التوزيع
PE-02Legrand

صناديق التوزيع XL3

صناديق وخزائن XL3 للوحات التوزيع الرئيسية والفرعية الرئيسية، متاحة كمنظومة حتى 4000 أمبير.

المواصفات
بحسب التكوين
قدرة المنظومة
حتى 4000 أمبير (XL3 4000)
أين يُستخدم:لوحات التوزيع الرئيسية والفرعية الرئيسيةغرف المفاتيح التجارية والصناعية

ملاحظة للمواصفات: أكّدوا شكل الفصل والجهاز الوارد قبل تكوين اللوحة.

لوحات التحكم المحلية (LCP)
PE-03خدمة تجميع اللوحات

لوحات التحكم المحلية (LCP) مصممة وفق تصميم المشروع

لوحات تحكم محلية للمضخات والمراوح والمبردات ومعدات العمليات، يجمعها مصنّع لوحات وفق مخططات المشروع باستخدام علامات المكونات الواردة في مواصفتكم، مثل ABB أو Hager أو Legrand.

المواصفات
سلسلة IEC 61439 (وفق المحدد)
أساس التصميم
مخططات ومواصفات العميل
المكونات
علامات معتمدة (ABB وHager وLegrand)
المستندات
مخططات وتقرير اختبار روتيني وصحائف بيانات المكونات
أين يُستخدم:محطات الضخ ومعالجة المياهمعدات التكييف والتهويةالمعدات الصناعية والمعبأة

ملاحظة للمواصفات: أرسلوا فلسفة التحكم وقائمة المداخل والمخارج مع الاستفسار ليُسعَّر اللوح بشكل صحيح.

04 كابلات الطاقة وأسلاك المباني

تُشترى بالكيلومتر وتُفحص بالمتر

يُشترى الكابل بالكيلومتر ويُفحص بالمتر. نعمل مع ثلاثة من مصنّعي الكابلات الراسخين في مصر لتوريد أسلاك المباني ومغذيات الجهد المنخفض وكابلات الجهد المتوسط، مع تحديد البنية بدقة: الموصل والعزل والتدريع والغلاف. وتُخطط أطوال البكرات وفق جدول الكابلات لتقليل القصاصات والوصلات إلى الحد الأدنى.

04 كابلات الطاقة وأسلاك المباني

ما نتحقق منه لكم

  • البنية مكتوبة بالكامل، مثل CU/XLPE/SWA/PVC 0.6/1 kV
  • أطوال البكرات مخططة من جدول الكابلات
  • شهادات اختبار النوع مرفقة بالمستند المقدم

المصنّعون في هذا القسم: السويدي إليكتريك · إيجيبت كابل · إلكترو كابل إيجيبت

كابلات طاقة منخفضة الجهد
PC-01السويدي إليكتريك

كابلات طاقة منخفضة الجهد 0.6/1 kV

كابلات طاقة منخفضة الجهد بموصلات نحاسية أو ألومنيوم، وعزل XLPE أو PVC، مدرعة أو غير مدرعة، للمغذيات والتوزيع الفرعي.

المواصفات
IEC 60502-1, BS 5467
الجهد المقنن
0.6/1 kV (Um 1.2 kV)
الموصل
نحاس أو ألومنيوم، مصمت أو مجدول
العزل
XLPE أو PVC
التدريع
SWA (متعدد القلوب)، AWA (أحادي القلب)
المقاسات
من 16 إلى 500 مم²
أين يُستخدم:مغذيات التوزيع الرئيسية والفرعيةتوزيع مدفون وعلى مجاري الكابلاتشبكات الجهد المنخفض الصناعية
كابلات طاقة متوسطة الجهد
PC-02السويدي إليكتريك

كابلات طاقة متوسطة الجهد من 6/10 إلى 18/30 كيلو فولت

كابلات جهد متوسط معزولة بـ XLPE، نحاس أو ألومنيوم، مدرعة، لشبكات التوزيع وربط المحطات الفرعية.

المواصفات
IEC 60502-2, BS 6622
الجهد المقنن
من 6/10 كيلو فولت إلى 18/30 (36) كيلو فولت
الموصل
نحاس أو ألومنيوم، مجدول
العزل
XLPE
التدريع
AWA أو SWA
الغلاف الخارجي
PVC أو HDPE
المقاسات
من 25 إلى 630 مم²
أين يُستخدم:مغذيات الحلقة الرئيسية والمحطات الفرعيةتوزيع المرافقشبكات تجميع الطاقة الشمسية وطاقة الرياح
أسلاك المباني والكابلات المنزلية
PC-03إيجيبت كابل

أسلاك المباني والكابلات المنزلية أسلاك المباني

أسلاك للتركيب الثابت داخل المباني وكابلات منزلية مرنة، مع شهادات اعتماد نطاق وفق IEC وBS مدرجة لدى المصنّع.

المواصفات
اعتمادات نطاق IEC وBS (بحسب المصنّع)
الاعتمادات المدرجة
شهادات اعتماد نطاق لأسلاك المباني (IEC، BS) والكابلات المنزلية (IEC، BS)
أين يُستخدم:دوائر الإنارة والمقابستمديدات الشقق والفيلاتتشطيبات المباني التجارية

ملاحظة للمواصفات: حدّدوا اللون والمقاس لكل دائرة بحسب جدول الدوائر؛ وتُؤكد اللفات القياسية عند التسعير.

كابلات طاقة منخفضة الجهد
PC-04إيجيبت كابل

كابلات طاقة منخفضة الجهد 0.6/1 kV

كابلات جهد منخفض نحاسية وألومنيوم بعزل XLPE (90 °م) أو PVC (70 °م)، بقلب واحد واثنين وثلاثة وأربعة، مع تدريع بشريط أو سلك.

الطرازات في كتالوج المصنّع
CU أو AL /XLPE/PVC، /XLPE/SWA/PVC، /XLPE/STA/PVC، /PVC/PVC وغيرها
المواصفات
IEC 60502-1, BS 5467, BS 6724
الجهد المقنن
0.6/1 (1.2) كيلو فولت؛ ومدى حتى 1.8/3 (3.6) كيلو فولت
الموصل
نحاس أو ألومنيوم (IEC 60228)
العزل
XLPE 90 °م أو PVC 70 °م
التدريع
ATA / AWA (قلب واحد)؛ STA / SWA (متعدد القلوب)
أحادي القلب
من 1.5 إلى 800 مم²
متعدد القلوب
من 1.5 إلى 400 مم²؛ مدرع من 6 مم²
أين يُستخدم:المغذيات والتوزيع الفرعيتوزيع مدفونشبكات الجهد المنخفض الصناعية والبنية التحتية
كابلات طاقة متوسطة الجهد
PC-05إيجيبت كابل

كابلات طاقة متوسطة الجهد من 3.6/6 إلى 18/30 كيلو فولت

كابلات جهد متوسط معزولة بـ XLPE مع حواجب شبه موصلة وحاجب معدني من شريط أو سلك نحاسي، أحادية وثلاثية القلوب.

المواصفات
IEC 60502-2, BS 6622, BS 7835
الجهد المقنن
من 3.6/6 (7.2) كيلو فولت إلى 18/30 (36) كيلو فولت
الموصل
نحاس أو ألومنيوم، مضغوط من الفئة 2
العزل
XLPE، 90 °م
الحواجب (الشاشات)
شبه موصل مبثوق؛ شريط أو سلك نحاسي
المقاسات
أحادي القلب 50-1000 مم²؛ ثلاثي القلوب 50-500 مم²
التدريع
ATA أو STA أو AWA أو SWA؛ أو غير مدرع
أين يُستخدم:مغذيات المحطات الفرعية ووحدات RMUشبكات الجهد المتوسط الصناعيةتوزيع المرافق
كابلات الطاقة وأسلاك المباني والموصلات الهوائية
PC-06إلكترو كابل إيجيبت

كابلات الطاقة وأسلاك المباني والموصلات الهوائية مجموعة الكابلات الكاملة

كابلات طاقة من 300 فولت حتى 220 كيلو فولت أحادية ومتعددة القلوب، مع أسلاك المباني والموصلات الهوائية العارية لخطوط النقل والتوزيع.

المواصفات
بحسب كتالوج المصنّع
كابلات الطاقة
من 300 فولت إلى 220 كيلو فولت، أحادية ومتعددة القلوب
خطوط المنتجات
أسلاك مبانٍ، جهد منخفض، جهد متوسط، جهد عالٍ، هوائية، أسلاك مطلية بالمينا
أين يُستخدم:تمديدات المباني وتوزيع الجهد المنخفضشبكات الجهد المتوسط والعاليخطوط النقل والتوزيع الهوائية

05 ملحقات التمديدات والمواسير

ما يراه الشاغلون ويتعامل معه الفنيون كل يوم

المفاتيح والمقابس والمواسير هي المنتجات التي يراها الشاغلون ويتعامل معها الفنيون كل يوم. نورّد مجموعات كاملة ليستخدم مبنى سكني أو طابق فندقي أو تشطيب مكتبي عائلة أجهزة واحدة في كل مكان، مع المواسير والعلب التي تقع خلفها.

05 ملحقات التمديدات والمواسير

ما نتحقق منه لكم

  • عائلة أجهزة واحدة لكل مشروع لتشطيب متسق
  • كميات مأخوذة من جدول الكميات بحسب النوع والتشطيب
  • مواسير وعلب تُورَّد مع الأجهزة

المصنّعون في هذا القسم: Venus · Legrand · مجموعة مصطفى محمود

المفاتيح والمقابس
WA-01Venus

المفاتيح والمقابس Venus G

أجهزة تمديدات مدفونة للمنازل والفنادق، تشمل مفاتيح الإنارة والمفاتيح ثنائية الاتجاه ومفاتيح الأجهزة عالية التيار ومفاتيح بطاقات الفنادق، بالأبيض والبيج.

الطرازات في كتالوج المصنّع
J97.1B, J97.2B, J97.1LB, J97.2LB, J97.20A, J97.45A, JB97.1, JB97.4, J1N2, JSK3
المواصفات
غير منشورة على موقع المصنّع الإلكتروني
مفاتيح الإنارة
16 أمبير، اتجاه واحد واتجاهان، بمصباح أو بدونه
مفاتيح الأجهزة
20 أمبير (سخانات ومضخات) و45 أمبير (تكييف)
خاصة
مفتاح بطاقة JSK3 (220 فولت)، مفتاح ستائر 10 أمبير، مفتاح جرس 16 أمبير
التشطيبات
أبيض، بيج
أين يُستخدم:الشقق والفيلاتغرف الفنادقالمحلات والمكاتب
أجهزة التمديدات
WA-02Legrand

أجهزة التمديدات Mosaic

مجموعة أجهزة تمديدات نمطية بمفاتيح ومقابس ومخارج بيانات ووظائف إشارات، تُستخدم في المكاتب والمستشفيات والمباني العامة.

المواصفات
بحسب المرجع
المجموعة
أجهزة تمديدات نمطية Mosaic
أين يُستخدم:المكاتب والمباني التجاريةالمستشفيات والمباني العامة

ملاحظة للمواصفات: تُختار الآليات واللوحات والتشطيبات لكل مشروع من كتالوج المصنّع.

مواسير كهربائية وملحقات
WA-03مجموعة مصطفى محمود

مواسير كهربائية وملحقات القسم الكهربائي

مواسير كهربائية بلاستيكية وملحقات من القسم الكهربائي للمجموعة، للتمديدات المدفونة والسطحية في المباني.

المواصفات
غير منشورة على موقع المصنّع الإلكتروني
خط المنتجات
مواسير كهربائية وملحقات
تنتج منذ
1988 (القسم الكهربائي)
أين يُستخدم:التمديدات المدفونة في المباني السكنية والتجاريةالتمديدات السطحية في غرف المعدات ومناطق الخدمات

ملاحظة للمواصفات: تُؤكد الأقطار وأطوال اللفات ودرجات الأداء الحريقي من قائمة أسعار المصنّع عند التسعير.

06 كابلات البيانات والهاتف

كل مبنى حديث يحمل شبكة بيانات

يحمل كل مبنى حديث اليوم شبكة بيانات إلى جانب شبكة الطاقة. نورّد كابلات نحاسية مهيكلة وكابلات هاتف للمكاتب والفنادق والمستشفيات والمشاريع السكنية، ونطابق فئة الكابلات مع الشبكة التي يحتاجها العميل فعلاً.

06 كابلات البيانات والهاتف

ما نتحقق منه لكم

  • الفئة مختارة بحسب التطبيق: Cat 6 للاستخدام العام، وCat 6A لسرعة 10 جيجابت/ث والواي فاي
  • أغلفة LSZH حيث تتطلبها اشتراطات الحريق
  • لوحات توصيل ومخارج ووصلات من المنظومة نفسها

المصنّعون في هذا القسم: Legrand · السويدي إليكتريك · إلكترو كابل إيجيبت

كابلات مهيكلة Cat 6A
DT-01Legrand

كابلات مهيكلة Cat 6A LCS3

منظومة كابلات نحاسية مهيكلة تضم كابلاً سائباً ولوحات توصيل وموصلات RJ45 ومخارج ووصلات مصممة للعمل معاً.

الطرازات في كتالوج المصنّع
032787
المواصفات
Euroclass Dca (للكابل)
المرجع 032787
Cat 6A U/UTP، 4 أزواج
الغلاف الخارجي
LSZH، Euroclass Dca
الطول
بكرة 500 م، أصفر
أين يُستخدم:المكاتب والأبراج التجاريةالفنادق والمستشفياتغرف البيانات ومساحات الاتصالات
حلول كابلات الاتصالات
DT-02السويدي إليكتريك

حلول كابلات الاتصالات نحاس وألياف ضوئية

يغطي خط الاتصالات حلول الكابلات النحاسية وحلول كابلات الألياف الضوئية والأرفف والخزائن.

المواصفات
بحسب المنتج
المحفظة
كابلات نحاسية وألياف ضوئية وأرفف وخزائن
أين يُستخدم:شبكات بيانات المبانيغرف الاتصالات
كابلات الهاتف
DT-03إلكترو كابل إيجيبت

كابلات الهاتف

كابلات هاتف متعددة الأزواج لتوزيع الصوت في المباني والشبكات.

المواصفات
بحسب كتالوج المصنّع
خط المنتجات
كابلات الهاتف
أين يُستخدم:توزيع الهاتف في المساكن والفنادقأنظمة الإنتركوم والصوت

دليل الاختيار

المعلومات التي نحتاجها للتسعير بدقة

القيم مأخوذة من مواصفتكم ومخططكم أحادي الخط.

تحديد المحولات وكابلات الطاقة

المحولات
التفاصيل
كابلات الطاقة
التفاصيل
القدرة المقننة
كيلو فولت أمبير أو ميغا فولت أمبير عند التبريد المذكور
الجهد المقنن
0.6/1 كيلو فولت جهد منخفض؛ 6/10 إلى 18/30 كيلو فولت جهد متوسط
نسبة الجهد
كيلو فولت جهد عالٍ / جهد منخفض ومدى المآخذ
الموصل
نحاس أو ألومنيوم؛ المقطع؛ عدد القلوب
التردد
50 هرتز أو 60 هرتز
العزل
XLPE أو PVC؛ LSZH حيثما يلزم
النوع والتبريد
زيتي (ONAN / ONAF) أو راتنج مصبوب (AN / AF)
التدريع والغلاف
SWA أو AWA أو STA أو غير مدرع؛ PVC أو PE أو HDPE
مجموعة المتجهات، المعاوقة
مثل Dyn11، ونسبة المعاوقة %
التركيب
مدفون أو في مجرى أو على حامل أو داخلي؛ التجميع
التركيب
داخلي، خارجي، على قاعدة، محطة فرعية مجمعة؛ فئة IP
المواصفة
IEC 60502-1/-2 أو BS 5467 أو BS 6622 أو مواصفة المشروع
الفقد والمواصفة
مستوى الفقد، IEC 60076، قواعد شركة المرافق
أطوال البكرات
من جدول الكابلات

تحديد القواطع ولوحات التحكم

القواطع
التفاصيل
لوحات التحكم المحلية
التفاصيل
التيار المقنن
In، مثلاً من 6 إلى 100 أمبير
الوظيفة
المعدات المتحكَّم بها ونوع المشغل وقائمة المداخل والمخارج
الأقطاب
1P, 1P+N, 2P, 3P, 4P
التقنينات
التيار المقنن وجهد التحكم ومستوى العطل
منحنى الفصل
B للإنارة، C للعام، D للتيارات الابتدائية العالية
الغلاف
المادة وفئتا IP وIK، داخلي أو خارجي
قدرة القطع
Icn (IEC 60898-1) أو Icu (IEC 60947-2) أعلى من مستوى العطل
المكونات
علامات معتمدة، مثل ABB وHager وLegrand
التيار المتبقي
30 مللي أمبير لدوائر المقابس حيثما يلزم
المواصفة والاختبارات
سلسلة IEC 61439؛ تقرير اختبار روتيني
العلامة والمجموعة
كما هو معتمد في المواصفة
المستندات
مخططات وجداول وصحائف بيانات

كيف نعمل والجودة

من جدول الكميات إلى التسليم في الموقع

الخطوة
المرحلة
ما الذي يحدث
1
الاستلام
جدول الكميات أو المواصفة أو طلب العرض لديكم، مع قائمة الموردين المعتمدة
2
المراجعة
نقرأ المتطلبات الفنية بنداً بنداً
3
التأكيد
المصنّع والطراز والمطابقة والتوفر، قبل التسعير
4
العرض
عرض تجاري واحد مع صحائف البيانات والشهادات مرفقة
5
التنسيق
تأكيد الأمر وجدولة التسليم وفق برنامجكم الزمني
6
المتابعة
إشعارات التسليم والمستندات وجهة اتصال مسماة بعد التسليم

تُدرج مواعيد التسليم والمخزون وشروط الدفع وشروط الضمان في كل عرض سعر بعد تأكيدها مع المصنّع.

معلومات يمكن لمكتبكم الفني الاعتماد عليها

البند
ما يُقدَّم
صحائف بيانات المصنّع
لكل طراز مسعَّر، ليتمكن مكتبكم الفني من مراجعة المستند المقدم
شهادات اختبار النوع والاعتماد
حيثما ينشرها المصنّع، مثل اختبارات نوع الكابلات واعتمادات المجموعة
مواصفات واضحة
بنى الكابلات وتقنينات القواطع ومعاملات المحولات مكتوبة بالكامل
مستندات التسليم
قوائم تعبئة وإشعارات تسليم وتقارير اختبار مع كل شحنة

خطوط أخرى متاحة عند الطلب

الخط
أمثلة
الأتمتة والتحكم الصناعي
بادئات تشغيل ناعمة ومحولات تردد (Siemens SINAMICS وSchneider Electric Altivar 320 / ATS480)، وبادئات المحركات، وتصحيح معامل القدرة، وقواطع القدرة والمفاتيح
الاستشعار والقياس الصناعي
حساسات الضغط والموضع والإجهاد (Autonics)؛ وحساسات حثية وليزرية وضوئية وسعوية ومغناطيسية (wenglor)
حماية الطاقة
APC Back-UPS وBack-UPS Pro وأنظمة UPS (Schneider Electric)
الإضاءة
إضاءة داخلية وخارجية
تقنية المعلومات والتيار الخفيف
مجموعات كابلات، وإدارة كابلات، وموصلات، ولوحات واجهة وعلب، وأغطية ونهايات، وأدوات

الطلب ونبذة عن أثر

أرسلوا لنا جدول كمياتكم القادم

نراجع المواصفة ونؤكد المصنّع والطراز والتوفر، ونرد بعرض سعر يمكن لمكتبكم الفني اعتماده. اذكروا مرجع المنتج المبين على كل منتج، مثل CP-01.

المواصفات المشار إليها

المواصفة
الموضوع
IEC 60898-1
قواطع الدوائر للتركيبات المنزلية وما يماثلها
IEC 60947-2
قواطع دوائر منخفضة الجهد للاستخدام الصناعي (Icu، Ics)
IEC 61439-1 / -2
مجموعات المفاتيح وأجهزة التحكم منخفضة الجهد
IEC 61558-2-x
محولات التحكم والسلامة والعزل
IEC 60076 / 60076-11
محولات القدرة / المحولات الجافة
IEC 60502-1 / -2
كابلات الطاقة من 1 إلى 30 كيلو فولت بعزل مبثوق
IEC 60228
موصلات الكابلات المعزولة
BS 5467, BS 6724, BS 6622, BS 7835
مواصفات بريطانية لكابلات الجهد المنخفض والمتوسط المدرعة
IEC 60529 / IEC 62262
رموز الحماية IP وIK للصناديق

للحصول على عرض سعر، يرجى تزويدنا بما يلي

  • جدول الكميات لديكم، أو قائمة بنود مع مرجع المنتج والعلامة والطراز أو الوصف والكمية والوحدة والتاريخ المطلوب
  • المواصفة وقائمة الموردين المعتمدة
  • اسم المشروع والشركة وبيانات الاتصال

صور المنتجات توضيحية لكل نوع منتج وليست لطراز بعينه؛ وتُورَّد صور المصنّع وصحائف البيانات مع كل عرض سعر. تأتي البيانات الفنية من الموقع الإلكتروني وكتالوجات كل مصنّع وتُؤكد في عرض السعر والمستند الفني المقدم. تُؤكد التوافرية ومواعيد التسليم والشروط التجارية لكل استفسار.

إجابات سريعة

الأسئلة الشائعة

ماذا تورّد أثر للتجارة ضمن التوريدات الكهربائية؟

شريككم الموثوق في التوريدات الكهربائية للإنشاءات والبنية التحتية: مورد واحد للحزمة الكهربائية، من المحطة الفرعية إلى القابس. حماية الدوائر والمحولات ولوحات التحكم والصناديق وكابلات الطاقة وأسلاك المباني وملحقات التمديدات والمواسير وكابلات البيانات والهاتف، للمقاولين وشركات MEP والمطورين ومشاريع البنية التحتية في مصر وفي أنحاء أفريقيا.

ما أهم الأرقام الخاصة بـ التوريدات الكهربائية؟

6 تخصصات منتجات; 8 مصنّعون; 24 خطوط منتجات; مورد واحد، وعرض سعر واحد

كيف أطلب عرض سعر لـ التوريدات الكهربائية؟

أرسلوا المنتج والمواصفة والكمية وميناء الوصول عبر صفحة التواصل. تُسعِّر أثر وفق مواصفة المشروع وتشحن مع وثائق الجودة التي يتطلبها مشتريكم.

من أين تُورَّد التوريدات الكهربائية؟

تُورَّد من مصر عبر أثر للتجارة، شركة تجارة وتصدير مقرها القاهرة تعمل مع المصنّعين المصريين، مع مستندات الشحن للتصدير للمستوردين والموزعين.
